我國高度重視環境的污染,出臺了一系列的法律法規及相關政策支持環境質量狀況的改善,voc在線監測建設的相關政策及法律依據主要包括:《大氣污染防治行動計劃》(國發〔2013〕37號)等，麥越環境整理了voc在線監測系統安裝 法規依據之采樣平臺與橋架建設，來一起看看吧！

一、采樣孔法蘭

采樣孔法蘭是VOC監測氣體抽取探頭安裝用法蘭，法蘭規格為DN50 PN0.6，安裝法蘭端應上傾5°焊接，以減少冷凝水進入采樣氣路。采樣孔的法蘭與聯接法蘭幾何尺寸極限偏差不得大于±5mm，極限偏差法蘭端面垂直度不得大于2‰。

煙氣采樣頭、采樣管、伴熱管各連接處嚴格密封。

法蘭通過焊接固定在煙道上，法蘭需要帶有法蘭密封蓋。

VPT孔法蘭是為了安裝溫壓流一體機的探頭準備的，規格為DN65 PN0.6 。

系統采用皮托管法測量流速，皮托管不宜安裝在煙道內煙氣流速小于5m/s 的位置。安裝皮托管探頭時，動壓口與氣體流動方向的偏差角θ最大不得超過±5o，探頭的動、靜壓口應位于距煙道內壁當量直徑的1/3～1/2 處或距離煙道內壁不小于1m。

皮托管與微差壓變送器間距離應盡可能靠近。皮托管動、靜壓口與微差壓變送器的壓力檢測口用聚四氟管相連，連接處應密封。

二、環保比對孔法蘭

監測孔的開孔位置均應符合HJ/T 75 的要求。

煙道預留手工比對采樣孔管的開孔位置和數目應符合GB/T 16157 的相關要求；煙道預留手工比對孔內徑尺寸要求：內徑不得低于100mm；預留手工監測孔采樣管應和煙道壁垂直，且向外應出煙道外壁100mm。一般小直徑管道，預留1-2個即可。

各采樣設備的監測孔法蘭、采樣管及其固定連接材料（包括螺母、螺栓、短管、法蘭等）應采用不銹鋼，法蘭密封圈應采用石棉墊或硅膠墊材料。焊件應組對成焊，其壁（板）的錯邊量應符合以下要求：管子或管件對口、內壁齊平，最大錯邊量應不得低于1mm。當煙道為正壓煙道或有毒氣時，應采用帶閘板閥的密封采樣孔。

另外，我方會派出技術人員到現場，進行勘查，確認采樣口開孔位置，指導法蘭的焊接，配合完成采樣平臺上的工作。

三、采樣平臺建設

1) 采樣平臺長和寬均不得小于2m，護欄不得低于1.5m，腳部踏板寬度不得低于10cm，便于工作人員現場操作。

2) 取樣平臺上部應裝設防雨罩，距平臺高度不低于2.2米，避免惡劣天氣對檢測設備造成損壞，以及在突發天氣時對高空工作人員進行適當保護。

3) 設計承重時按每平方需承重300 kg設計。

4) 安裝的工作區域應設置一個防水低壓配電箱，內設漏電保護器、不少于4個10A插座，

5) 保證監測設備所需電力。

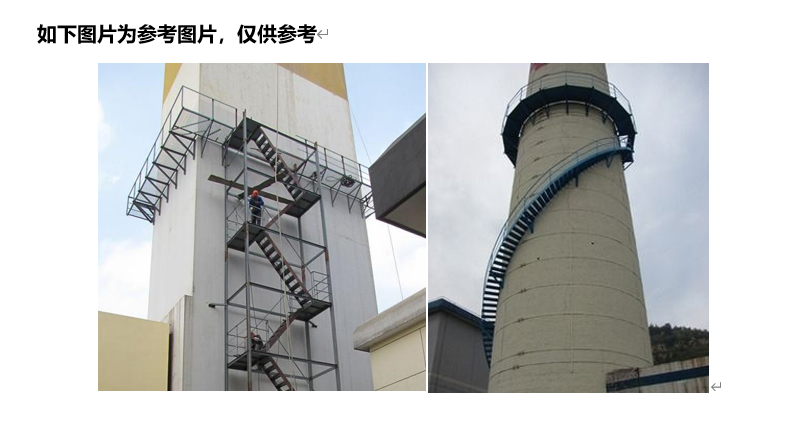

6) 采樣或監測平臺應易于人員和監測儀器到達，當采樣平臺設置在離地面高度≥2m 的位置時，應有通往平臺的斜梯（或Z字梯、旋梯），寬度應≥0.9m；爬梯與水平面夾角角度不得大于45度。當采樣平臺設置在離地面高度≥20m的位置時，應有通往平臺的升降梯。

7) 人工取樣平臺底部腳踏部分要防滑、防墜物、防積水、防結冰。

8) 人工監測平臺上應設置固定檔案盒一個，放置平臺維護檔案，以方便建立人工監測平臺及自動監控設施采樣端維護檔案（每半月進行一次維護）。

9) 安裝在高空位置的系統要采取措施防止發生雷擊事故，要進行防感應雷及直擊雷防護；高空平臺做好接地，以保證人身安全和儀器的運行安全。應及時提供防雷監測合格報告。

10）對于安裝于內套筒煙囪內的在線監控設施，人工監測平臺位置處要設置通風設施或在平臺位置上方對開方便空氣流通的窗口。

11)采樣平臺上應在監測設備附近提供干燥、清潔、無油、無塵、無污染因子成份的反吹氣源，氣源壓力要求在0.6MPa～0.8MPa之間

四、橋架與管線鋪設

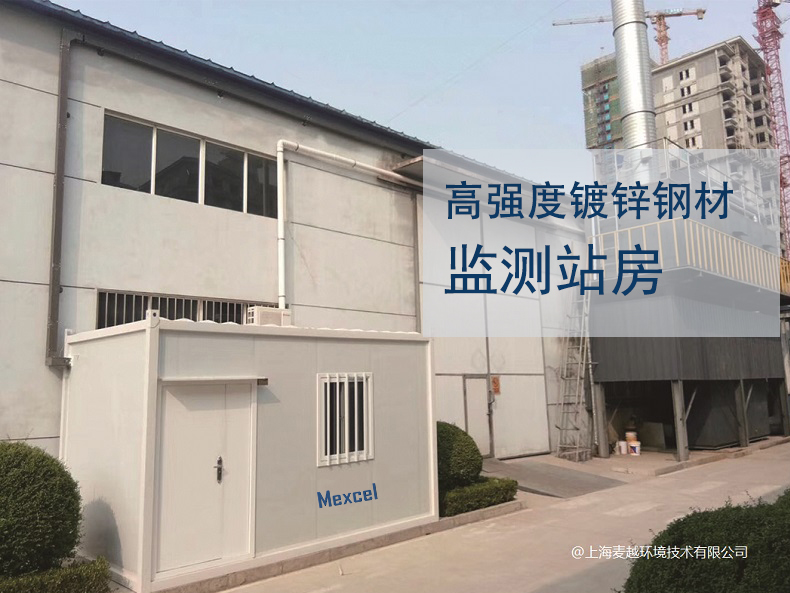

從采樣平臺到監測站房應該鋪設橋架，用于管線和線纜的鋪設使用。橋架規格推薦使用200×100mm槽式橋架，材質可選擇浸鋅板/玻璃鋼/不銹鋼，橋架內每隔4～5m要有固定裝置。

采樣管路的最佳長度為30m以內，根據現場情況，可以延長至50m范圍，如果排放氣體只監測NMHC，溫度為常溫，濕度比較小，而且確實現場條件不允許，可以將長度控制到80m。

橋架從采樣平臺到監測站房之間的傾斜度不得小于5o，在垂直或水平4～5m 處進行固定，整條管路不得出現U 型和V 型的布線形狀，避免形成水封。應確保橋架從站房墻壁進口處到站房機柜接口處≥1.5m，彎曲圓弧半徑≥0.5 m。

由賣方根據實際情況，鋪設不銹鋼橋架與管線。

五、壓縮空氣提供

為保證儀器正常長期運行，需要長期穩定提供無油、無塵、無水的潔凈壓縮空氣，供氣壓力為0.4～0.7MPa，耗氣量不超過1m3/h。

需要給監測站房和采樣平臺分別提供壓縮空氣。壓縮空氣的接口1/4NPT內螺紋，接口處需要配開關控制裝置。

六、安全防護

系統建設應該考慮防爆、防雷擊、防潮、防盜等安全防護設施，參照相關標準執行。
